Kauftipps: Kabel (HDMI, DP & Ethernet)

Den benötigten Signalweg vor dem Kabelkauf festlegen

Notieren Sie Quelle, Zielgerät und gewünschte Funktion. Für einen Bildschirm gehören Auflösung, Bildfrequenz und gegebenenfalls HDR oder variable Bildrate dazu. Für eine Netzwerkverbindung sind Linkgeschwindigkeit, Leitungslänge und mögliche Stromversorgung über Ethernet relevant. Erst daraus ergibt sich die passende Kabelauswahl.

Adapter, Wandanschlüsse und Verlängerungen sind Teil derselben Verbindung. Ein geeignetes Einzelkabel macht eine begrenzte Dockingstation nicht schneller. Auch das schwächste oder fehlerhafte Zwischenstück kann dazu führen, dass nur ein niedrigerer Modus angeboten wird oder die Verbindung aussetzt.

HDMI: Bildmodus und zertifizierte Kabelklasse

HDMI überträgt digitale Bild- und Tonsignale und wird insbesondere an Fernsehern, Konsolen, Monitoren und AV-Geräten eingesetzt. Die benötigte Bandbreite hängt nicht nur von der Auflösung ab. Bildfrequenz, Farbtiefe und Farbabtastung verändern die Datenmenge. Deshalb ist eine Angabe wie „4K-Kabel“ ohne weitere Bedingungen unvollständig.

Kabelklassen und Zertifizierungen sind aussagekräftiger als eine lose aufgedruckte HDMI-Versionsnummer. Prüfen Sie eine nachvollziehbare Freigabe für den gewünschten Einsatz und die konkrete Kabellänge. Neuere Spezifikationen erweitern die möglichen Datenraten; daraus folgt keine automatische Unterstützung durch ältere Geräte.

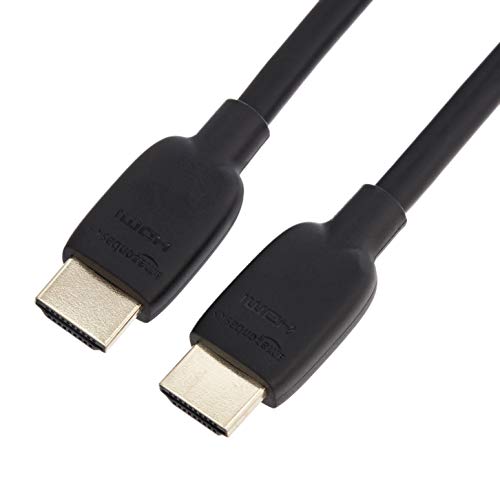

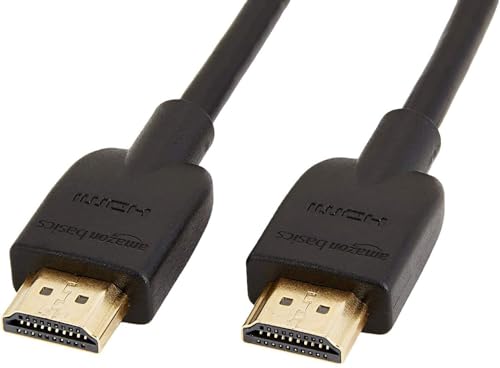

Premium High Speed HDMI ist für 18 Gbit/s zertifiziert, Ultra High Speed HDMI für 48 Gbit/s. Die mit HDMI 2.2 eingeführte Ultra96-Kabelklasse unterstützt bis zu 96 Gbit/s. Diese Werte bezeichnen die Übertragungsklasse, nicht einen unabhängig vom Gerät garantierten Bildmodus. Für vorhandene Geräte genügt die Klasse, die den tatsächlich benötigten Modus zuverlässig abdeckt.

Beispiel für einen geplanten 4K-Betrieb mit 120 Hz: Konsole beziehungsweise Grafikkarte, verwendeter TV-Eingang und Kabel müssen diesen Modus einschließlich gewünschter Zusatzfunktionen unterstützen. Manche Fernseher stellen die dafür nötige Eingangsoption erst nach einer Einstellung bereit. Ein Austausch des Kabels allein behebt keine Grenze des Fernsehers oder der Quelle.

HDMI Licensing Administrator: Spezifikation und Kabelklassen · HDMI: Kabelzertifizierung und Prüfung jeder Länge · HDMI: Zertifizierte Kabelklassen im Vergleich

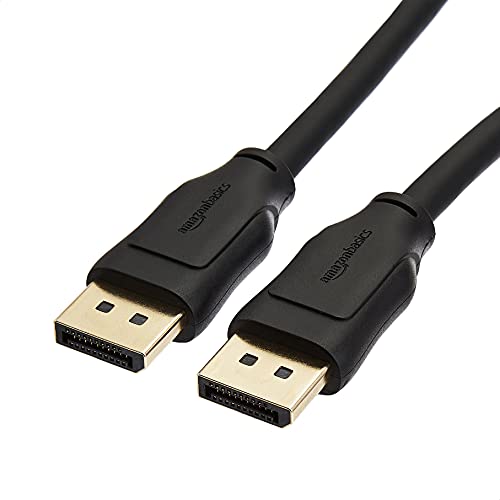

DisplayPort: Bandbreite, mehrere Displays und Adapter

DisplayPort ist an Computern, Grafikkarten und Monitoren verbreitet und kann auch als Videosignal über USB-C geführt werden. Die Steckerformen DisplayPort, Mini DisplayPort und USB-C beschreiben dabei nicht dieselbe Eigenschaft wie die unterstützte Datenrate. Entscheidend ist, welche Übertragung der gesamte Weg unterstützt.

Für hohe Auflösungen und Bildraten sind die Fähigkeiten des konkreten Eingangs, der Grafikkarte und des Kabels abzugleichen. Display Stream Compression kann bestimmte hohe Bildmodi ermöglichen, wenn sie in der Kette unterstützt wird. Eine Funktion darf nicht allein aus der äußeren Form des Anschlusses abgeleitet werden.

MST kann mehrere Bildströme über einen DisplayPort-Weg transportieren. Ob daraus mehrere unabhängige Arbeitsflächen werden, hängt zusätzlich von Betriebssystem, Grafikplattform und Dock ab. Ein einfacher Verteiler und eine vollständige Mehrmonitorlösung sind nicht dasselbe. Für zertifizierte Kabel und Geräte bietet VESA eine Produktdatenbank.

VESA: DisplayPort – technische Fragen · VESA: Zertifizierte DisplayPort-Produkte

Kabellänge, aktive Elektronik und Signalrichtung

Mit längeren Kupferwegen steigen die Anforderungen an die Signalübertragung. Eine allgemeine maximale Länge für jede Auflösung und jede Kabelausführung wäre deshalb irreführend. Verwenden Sie eine für den konkreten Modus und die benötigte Länge ausgewiesene Verbindung. Zertifizierungen beziehen sich auf die getestete Ausführung, nicht pauschal auf jede Länge einer Produktfamilie.

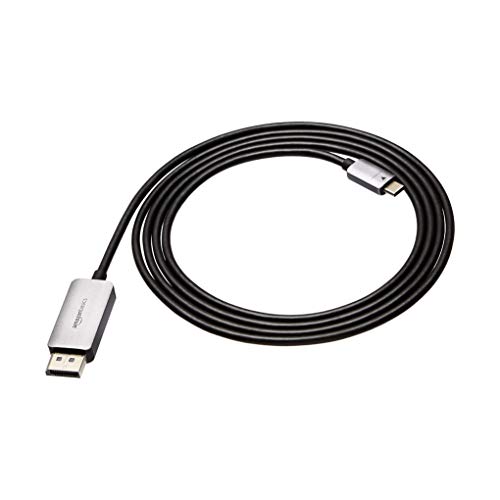

Aktive und optische Bildkabel können größere Strecken überbrücken, enthalten aber zusätzliche Elektronik. Viele sind richtungsgebunden und kennzeichnen Quelle und Display. Prüfen Sie außerdem Biegeradius, Stromversorgung, Durchmesser der Stecker und den Verlauf vor einer Verlegung in einem engen Kanal.

USB-C zu HDMI ist typischerweise eine Umsetzung eines vom Host bereitgestellten Videosignals; es ist nicht pauschal ein rein passives Umstecken. Für den umgekehrten Weg HDMI zu einem USB-C-Monitor wird eine ausdrücklich dafür ausgelegte Lösung benötigt. Ein digitaler HDMI-Ausgang und ein analoger VGA-Eingang erfordern ebenfalls eine passende Wandlung.

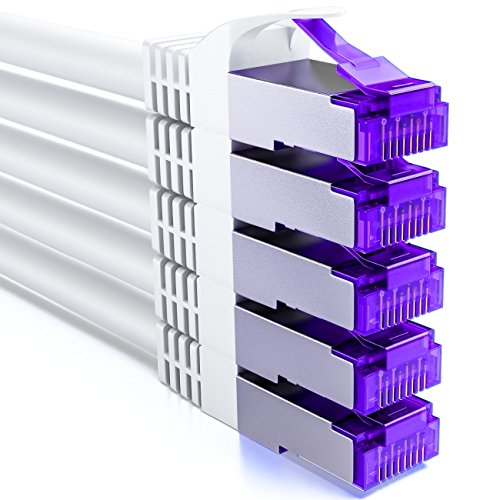

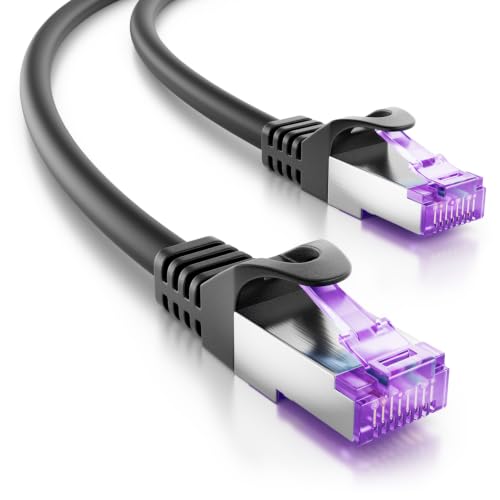

Ethernet: Kategorie, Leiter und gesamte Übertragungsstrecke

Ethernet über Kupfer nutzt verdrillte Adernpaare. Die Paargeometrie und die Qualität von Kabel, Buchsen und Anschlüssen beeinflussen Dämpfung und Störungen. Eine Kategorienummer beschreibt Anforderungen an Übertragungseigenschaften; sie ist kein eigenständiger Messwert der Internetgeschwindigkeit.

MHz beschreibt den spezifizierten Frequenzbereich, Gbit/s die Datenrate. Beide Werte sind nicht direkt austauschbar. Die 100-Meter-Angabe bezieht sich auf einen passend ausgeführten Kanal einschließlich Anschlusskomponenten und Patchkabeln; besondere dünne Leiter, erhöhte Temperatur oder andere Randbedingungen können eine kürzere zulässige Strecke erfordern.

Für die Planung zählt die vollständige Strecke einschließlich Anschlussdosen, Patchfeldern und Patchkabeln. Ein hochwertiges kurzes Kabel kann Fehler in einer langen oder schlecht angeschlossenen Gebäudeverkabelung nicht ausgleichen. Für dauerhaft installierte Leitungen ist ein geeigneter Messnachweis der Strecke aussagekräftiger als nur ein einfacher Durchgangstest.

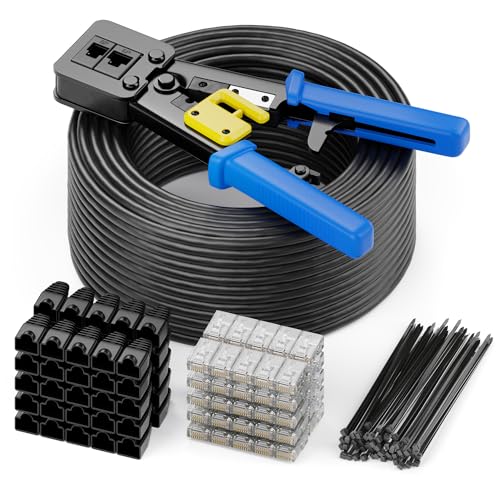

Achten Sie auf eindeutig angegebenes Leitermaterial. Kupferkaschiertes Aluminium, oft CCA genannt, ist kein gleichwertiger Ersatz für passend spezifizierte Kupferleiter in einer normgerechten strukturierten Verkabelung. Besonders bei zusätzlicher Stromübertragung sind Widerstand und Erwärmung relevant. Eine besonders günstige Rolle ohne nachvollziehbares Datenblatt ist dafür keine belastbare Grundlage.

Fluke Networks: Kupferkaschierte Aluminiumleiter in Netzwerkkabeln · CommScope: Cat 6A, Frequenzbereich und Ethernet-Reichweiten

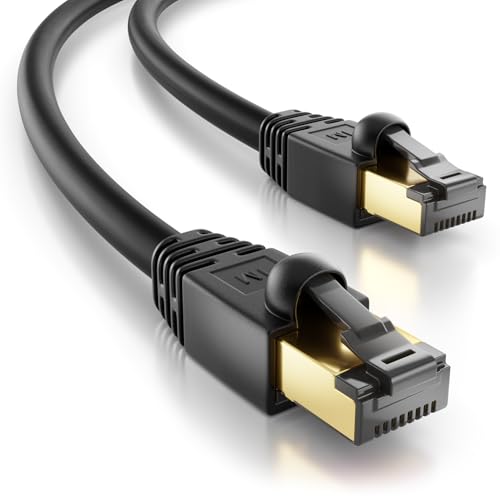

Schirmung, PoE und besondere Umgebungen

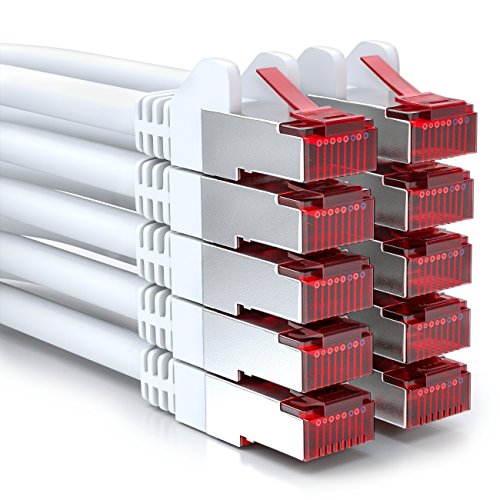

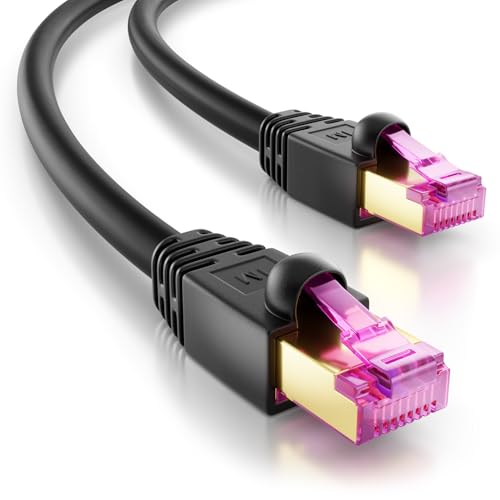

Bezeichnungen wie U/UTP, F/UTP oder S/FTP beschreiben, ob Gesamtschirm und beziehungsweise oder einzelne Paarschirme vorhanden sind. Mehr Schirmung ist nicht isoliert ein Qualitätsgewinn. Das Schirmungs- und Erdungskonzept muss zur gesamten Installation passen; die fachgerechte Verbindung der Komponenten ist entscheidend.

Bei Power over Ethernet werden Endgeräte wie Access Points oder Kameras über die Netzwerkleitung versorgt. Switch beziehungsweise Injektor, Endgerät, Steckverbindungen und Leitung müssen die benötigte Leistung unterstützen. Gesamtleistungsbudget, Leiterquerschnitt, Bündelung und Umgebungstemperatur gehören in die Planung.

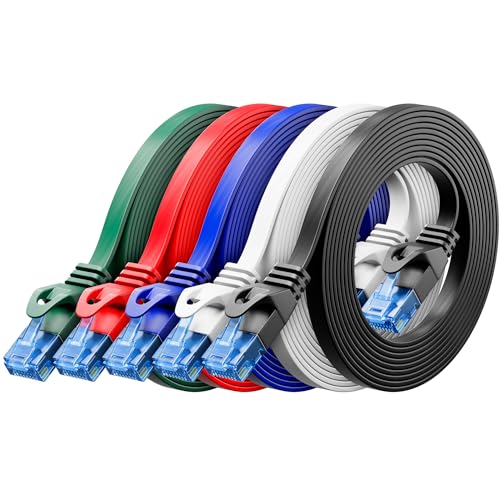

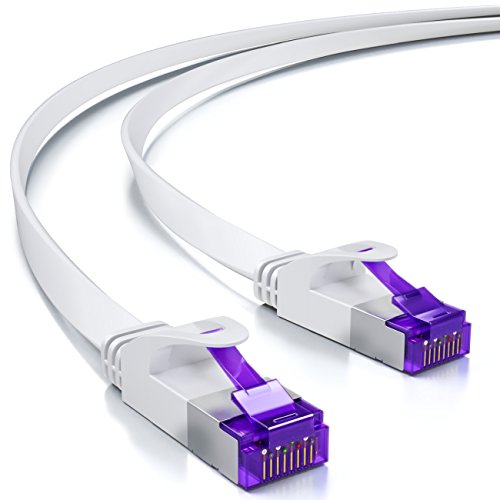

Außenverlegung, bewegte Anwendungen und dauerhafte Gebäudeverkabelung stellen unterschiedliche Anforderungen an Mantel, mechanische Belastung und Schutz. Ein dünnes flaches Patchkabel für einen einzelnen Arbeitsplatz ist deshalb nicht automatisch für jede feste Verlegung geeignet. Bei Verbindungen zwischen Gebäuden sind Potentialunterschiede und Überspannungen zu berücksichtigen; dafür kann eine fachgerecht geplante Glasfaserverbindung geeigneter sein.

HDMI oder DisplayPort – und typische Fehlkäufe

Am Fernseher ist HDMI häufig der naheliegende Weg, am Computerarbeitsplatz kann DisplayPort zweckmäßig sein. „Besser“ ist die Verbindung, die alle benötigten Funktionen der konkreten Geräte zuverlässig unterstützt. Ein unnötiger Adapter fügt eine weitere mögliche Einschränkung hinzu.

• Bildmodus und Signalrichtung vor der Bestellung eindeutig festlegen.
• Bei langen oder fest verlegten Bildwegen die konkrete Länge und alle Zwischenstücke prüfen.
• Zertifizierung und Kabeldaten statt ausschließlich Werbewörter oder Steckerbeschichtung vergleichen.
• Bei Ethernet den vorgesehenen Durchsatz, das Leitermaterial und die gesamte Strecke berücksichtigen.
• PoE, Außenbereich und Gebäudeverbindungen als eigene Planungsfälle behandeln.

Bei Bildaussetzern hilft eine systematische Gegenprobe mit einem kurzen passenden Kabel und einem bestätigten niedrigeren Bildmodus. Bei Netzwerkproblemen sind Linkgeschwindigkeit, Fehlerzähler und Verkabelungsmessung zu unterscheiden. So lässt sich die Ursache eingrenzen, statt wahllos höher beworbene Kabel zu kaufen.
