Was ist der Unterschied zwischen digitalen und analogen Signalen?

Die Welt der Signale – analog und digital

Wenn jemand in ein Mikrofon spricht, entsteht nicht sofort eine Musikdatei. Zuerst bewegt die Stimme Luft. Diese Bewegung versetzt eine Membran in Schwingung, und daraus entsteht eine winzige elektrische Spannung. Erst danach misst Elektronik diesen Verlauf, wandelt ihn in Zahlen um und speichert ihn als digitale Audiodaten. Genau an dieser Stelle treffen zwei Signalwelten aufeinander: die analoge Welt der kontinuierlichen physikalischen Vorgänge und die digitale Welt der eindeutig codierten Werte.

Signale transportieren Informationen durch messbare Größen. In der Telekommunikation, Messtechnik, Audiotechnik, Automatisierung und Datenverarbeitung können sie Sprache, Bilder, Temperaturen, Steuerbefehle oder Messwerte darstellen. Ein Signal kann eine Spannung auf einer Leiterbahn, ein Strom in einem Sensor, ein Lichtimpuls in einer Glasfaser oder eine Funkwelle im Raum sein. Entscheidend ist die vereinbarte Bedeutung: Eine bestimmte Höhe, Frequenz, Phase, Form oder zeitliche Abfolge steht für eine Information.

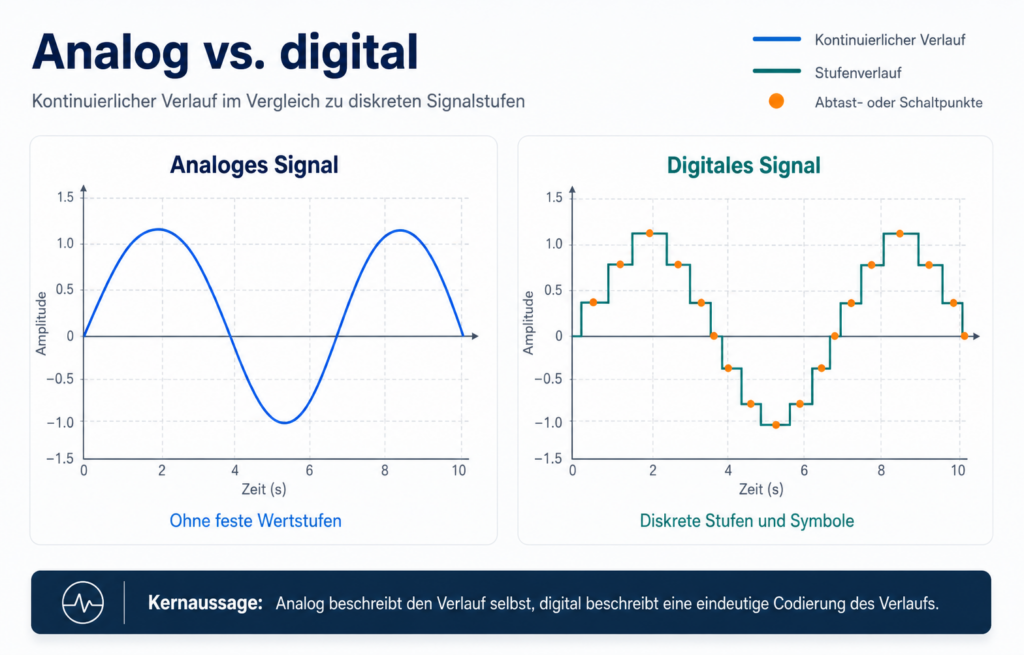

Die Unterscheidung zwischen analogen und digitalen Signalen beschreibt nicht, ob ein Gerät modern oder veraltet ist. Sie beschreibt, wie ein System Werte interpretiert. Analoge Signale bilden Größen ohne feste Wertstufen ab. Digitale Signale ordnen Werte klaren Stufen, Symbolen oder Bitmustern zu. In realen Geräten arbeiten beide Prinzipien fast immer zusammen: Sensoren erfassen physikalische Größen, analoge Schaltungen bereiten sie auf, Wandler erzeugen Zahlenwerte, und digitale Prozessoren verarbeiten diese Daten weiter.

Ein Smartphone, ein Auto, ein Router oder ein medizinisches Messgerät arbeitet deshalb selten rein analog oder rein digital. Am Anfang steht häufig eine reale Größe wie Schall, Licht, Druck, Temperatur oder Beschleunigung. Danach folgen Verstärkung, Filterung, Abtastung, Codierung, Speicherung, Übertragung und am Ende oft wieder eine analoge Wirkung, etwa Ton aus einem Lautsprecher oder Bewegung in einem Motor. Wer Signale richtig beurteilen will, betrachtet deshalb immer Quelle, Übertragungsweg, Auswertung und gewünschte Genauigkeit gemeinsam.

Was ist ein analoges Signal?

Was ist ein digitales Signal?

Das Widget zeigt den entscheidenden Unterschied zwischen physikalischem Signal und logischer Information. Solange der Empfänger einen ausreichend großen Abstand zur Schaltschwelle sieht, bleibt die gelesene Information gleich. Wird dieser Abstand zu klein, kann ein kleiner zusätzlicher Störimpuls aus einem gültigen Zustand einen Fehler machen. Digitale Robustheit entsteht also nicht durch Magie, sondern durch saubere Pegel, gutes Timing und ausreichende Reserven.

Unterschiede zwischen analogen und digitalen Signalen

Der wichtigste Unterschied liegt in der Wertdarstellung. Analoge Technik folgt dem realen Verlauf einer Größe direkt. Digitale Technik misst, rundet, codiert und verarbeitet Werte als Zahlen oder Symbole. Daraus ergeben sich unterschiedliche Stärken: Analoge Systeme reagieren oft unmittelbar und mit wenig Rechenlogik. Digitale Systeme lassen sich leichter speichern, kopieren, verschlüsseln, komprimieren und automatisiert auswerten.

Die Tabelle zeigt auch, warum die einfache Frage „Was ist besser?“ nicht ausreicht. Analog kann in einer unmittelbaren Mess- oder Regelstrecke sinnvoll sein. Digital überzeugt dort, wo Daten langfristig erhalten bleiben, fehlerarm übertragen oder flexibel verarbeitet werden müssen. Gute Technik entscheidet nicht nach Mode, sondern nach Aufgabe.

Bei der Auswahl zählt vor allem der Signalpfad. Eine kurze analoge Verbindung in einem gut geschirmten Gerät kann einfacher und genauer sein als eine unnötig komplexe digitale Lösung. Eine lange Leitung durch eine störreiche Industrieumgebung braucht dagegen robuste Pegel, Stromschnittstellen, Differenzsignale, Fehlererkennung oder gleich eine digitale Busstruktur. Entscheidend sind Messbereich, zulässiger Fehler, Umgebungsstörungen, Reaktionszeit, Wartbarkeit und spätere Auswertung.

Wie werden analoge Signale in digitale umgewandelt?

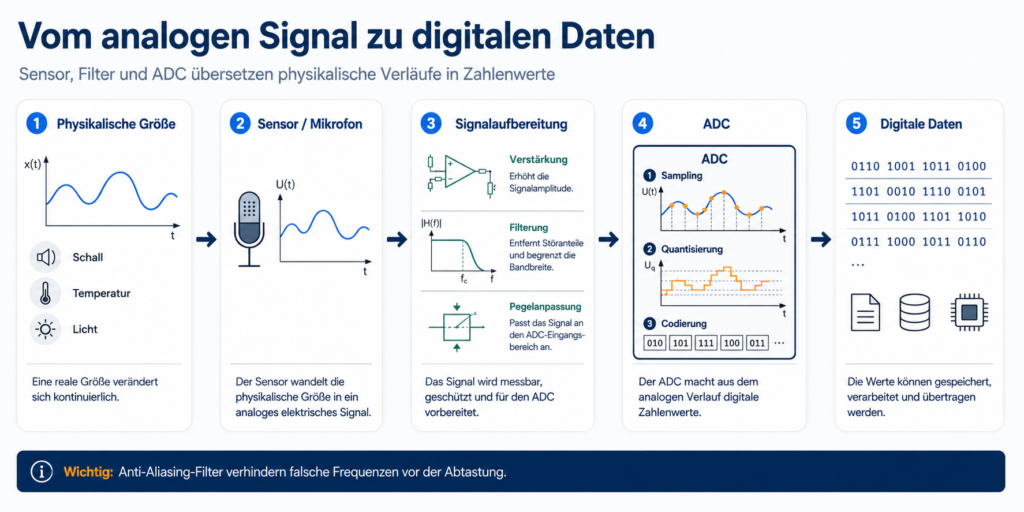

Ein Mikrofon liefert keine Datei, ein Temperatursensor keine Tabellenzeile und eine Kamera zunächst kein Bild im Speicher. Zwischen physikalischer Messgröße und digitalem Datensatz liegt die Analog-Digital-Wandlung. Sie macht aus einem Verlauf einzelne Zahlen, die ein Prozessor speichern, vergleichen, filtern oder übertragen kann.

Ein Analog-Digital-Wandler, kurz ADC, misst das Eingangssignal zu definierten Zeitpunkten und ordnet jedem Messwert eine Zahl zu. Damit die Wandlung belastbare Ergebnisse liefert, muss das Eingangssignal vorbereitet werden. Verstärkung, Pegelanpassung, Schutzbeschaltung und ein Anti-Aliasing-Filter gehören in vielen Anwendungen dazu. Der Filter begrenzt Frequenzen, die der Wandler nicht korrekt erfassen kann. Ohne diese Begrenzung können falsche Frequenzen entstehen, die sich später kaum noch entfernen lassen.

1. Abtastung (Sampling): Das analoge Signal wird in regelmäßigen Intervallen gemessen. Für ein bandbegrenztes Signal muss die Abtastrate oberhalb des doppelten höchsten relevanten Frequenzanteils liegen, damit sich der Verlauf ohne Aliasing rekonstruieren lässt.
2. Quantisierung: Jeder Messwert wird auf eine endliche Zahl von Stufen gerundet. Ein 8-Bit-Wandler kennt 256 Stufen, ein 16-Bit-Wandler 65.536 Stufen.
3. Codierung: Die quantisierten Werte werden als Binärzahlen gespeichert oder übertragen. Vorzeichen, Zahlenformat, Kanalreihenfolge und Byte-Reihenfolge müssen eindeutig festgelegt sein.

Abtastrate und Bit-Tiefe begrenzen unterschiedliche Dinge. Die Abtastrate bestimmt, wie fein ein System zeitliche Änderungen verfolgt. Die Bit-Tiefe bestimmt, wie fein ein einzelner Messwert in der Höhe abgestuft wird. Eine hohe Abtastrate hilft nicht gegen grobe Quantisierung, und eine hohe Bit-Tiefe verhindert kein Aliasing. Erst das Zusammenspiel aus Filterung, Abtastung, Auflösung und sauberem Schaltungsdesign erzeugt brauchbare digitale Daten.

Die nächste Visualisierung macht diesen Zusammenhang greifbar. Sie zeigt ein vereinfachtes Ursprungssignal, einzelne Messpunkte und die daraus entstehende digitale Näherung. Besonders aufschlussreich wird sie, wenn die Frequenz steigt, aber die Zahl der Abtastpunkte niedrig bleibt: Dann wirkt das rekonstruierte Signal plausibel, obwohl es die Quelle falsch beschreibt.

Der praktische Nutzen liegt in der Trennung zweier Fehlerarten. Zu wenige Abtastpunkte beschädigen die zeitliche Darstellung, zu wenige Stufen beschädigen die Amplitudendarstellung. Ein System kann also schnell genug messen und trotzdem grob runden, oder sehr fein runden und trotzdem zeitlich falsche Werte erfassen. Erst passende Filterung, passende Abtastrate und passende Auflösung ergeben gemeinsam ein belastbares digitales Signal.

Die Bit-Tiefe beschreibt zunächst nur die Zahl der theoretischen Codes. Ein realer Wandler erreicht seine ideale Auflösung nur, wenn Referenzspannung, Eingangsstufe, Layout, Takt, Rauschen und Linearität dazu passen. Deshalb nennen Datenblätter neben der nominalen Bitzahl häufig Kenngrößen wie Signal-Rausch-Verhältnis, Integral- und Differentiallinearität oder effektive Anzahl nutzbarer Bits. In Messsystemen bringt ein zusätzlicher Bitbereich wenig, wenn bereits Sensorrauschen oder Störeinstrahlung größer als die kleinste Stufe sind.

Das zweite Widget erklärt, warum Datenblattwerte nicht isoliert betrachtet werden dürfen. Ein 12-Bit-Wandler bietet theoretisch 4096 Codes. Wenn die Eingangsstufe aber rauscht, die Referenzspannung schwankt oder das Leiterplattenlayout Störungen einkoppelt, springen die unteren Bits nur scheinbar sinnvoll. Für verlässliche Messwerte zählt die gesamte Kette vom Sensor bis zur digitalen Zahl.

Typische Fehler lassen sich gut erkennen. Zu geringe Abtastraten erzeugen Aliasing, das als falsche Frequenz erscheint. Zu wenige Quantisierungsstufen erzeugen hörbare oder messbare Rundungsfehler. Übersteuerung führt zu Clipping, bei dem Signalspitzen abgeschnitten werden. Dithering kann Quantisierungsfehler bei Audiosignalen weniger korreliert und dadurch weniger störend machen, ersetzt aber keine passende Aussteuerung. Rauschen lässt sich nie vollständig entfernen, aber durch passende Verstärkung, saubere Masseführung, Schirmung und geeignete Filterung verringern.

Vor- und Nachteile der beiden Signalarten

Analog und digital erfüllen unterschiedliche Aufgaben besonders gut. Analoge Technik bleibt nah an der physikalischen Quelle. Digitale Technik macht Informationen berechenbar, speicherbar und übertragbar. Die beste Lösung kombiniert beide Seiten dort, wo sie jeweils stark sind. Hochwertige Analogtechnik kann sehr anspruchsvoll sein; digitale Technik kann trotz Prüfroutinen versagen, wenn Pegel, Takt, Datenrate oder Software nicht zur Anwendung passen.

Anwendungsbereiche und Beispiele

Im Alltag wirken viele Systeme rein digital, obwohl sie am Anfang oder am Ende analog arbeiten. Ein Smartphone speichert Fotos digital, doch der Bildsensor misst Licht. Ein Lautsprecher spielt Musik analog ab, auch wenn die Datei auf dem Gerät digital vorliegt. Diese Übergänge prägen fast jede moderne Anwendung.

Ein typischer Signalpfad zeigt die Verzahnung besonders klar: Schall trifft auf ein Mikrofon, der Vorverstärker hebt die Spannung an, ein Filter begrenzt den Frequenzbereich, ein ADC erzeugt Zahlen, Software speichert oder überträgt sie, ein DAC rekonstruiert bei der Wiedergabe eine analoge Spannung, und ein Lautsprecher erzeugt wieder Luftdruck. Jedes Glied kann Qualität verbessern, erhalten oder verschlechtern.

Der Übergang von analog zu digital

Der Wandel von analogen zu digitalen Technologien entsteht nicht aus einem einzelnen Vorteil, sondern aus dem Zusammenspiel mehrerer Faktoren. Digitale Daten lassen sich flexibel verarbeiten, über große Entfernungen stabil transportieren, mehrfach kopieren, verschlüsseln, indexieren und automatisiert auswerten. Gleichzeitig sinken die Kosten vieler digitaler Bauteile durch Massenfertigung, während Software neue Funktionen ohne vollständige Hardware-Neuentwicklung ermöglicht.

1. Bessere Effizienz: Digitale Systeme können Fehler erkennen, Bandbreite durch Kompression sparen und Daten gezielt verarbeiten.
2. Kostenvorteile: Standardisierte Chips, Speicher und Schnittstellen senken Stückkosten bei großen Serien.
3. Integration: Sensoren, Steuerungen, Netzwerke und Cloud-Dienste lassen sich über digitale Protokolle verbinden.
4. Nachvollziehbarkeit: Digitale Systeme können Zustände protokollieren, Messwerte versionieren und Fehler über Diagnosedaten eingrenzen.

Ein bekanntes Beispiel ist der Wechsel vom analogen zum digitalen Fernsehen. Digitale Standards ermöglichen bessere Spektrumnutzung, Zusatzdaten, elektronische Programmführer, Mehrkanalton und hohe Auflösungen. Trotzdem entscheidet die Umsetzung über die Qualität: Schlechte Kompression erzeugt Blockartefakte, zu geringe Bitraten verschlechtern Bewegungen, und Empfangsprobleme führen eher zu Aussetzern als zu langsam zunehmendem Rauschen.

In der Praxis gelingt der Übergang am besten schrittweise. Bestehende analoge Sensoren können zunächst weiterarbeiten, während ein Messmodul sie digitalisiert und über ein Netzwerk bereitstellt. Kritische Regelkreise bleiben lokal schnell, während übergeordnete Systeme Daten sammeln, Trends erkennen und Wartung planen. So verbindet eine Anlage die kurze Reaktionszeit analoger oder lokaler Technik mit der Transparenz digitaler Auswertung.

Herausforderungen und Zukunftsperspektiven

Digitalisierung löst viele Probleme, schafft aber neue Aufgaben. Mehr Messpunkte bedeuten mehr Daten. Mehr Vernetzung bedeutet mehr Sicherheitsfragen. Mehr Rechenleistung bedeutet oft höheren Energiebedarf. Deshalb reicht es nicht, ein analoges System einfach durch ein digitales zu ersetzen. Gute Entwicklung klärt zuerst, welche Information wie genau, wie schnell und wie zuverlässig ankommen muss.

Die Zukunft gehört deshalb nicht einer reinen Signalwelt, sondern gut entworfenen Mixed-Signal-Systemen. Hochwertige Sensorik, rauscharme Analogstufen, präzise Wandler, digitale Signalprozessoren und sichere Protokolle arbeiten zusammen. Software-defined Radio, moderne Medizintechnik, Industrie-4.0-Sensoren, Elektrofahrzeuge und Audioproduktion zeigen denselben Grundsatz: Die beste Lösung nutzt analoge Nähe zur physikalischen Realität und digitale Stärke bei Speicherung, Analyse, Vernetzung und Kontrolle.

Besonders wichtig wird lokale Vorverarbeitung. Edge-Geräte können Rohsignale nahe am Sensor filtern, verdichten und nur relevante Ereignisse übertragen. Das spart Bandbreite, verringert Latenz und reduziert Datenschutz- sowie Sicherheitsrisiken. Gleichzeitig muss die analoge Frontend-Qualität stimmen, denn ein Algorithmus kann fehlende oder verfälschte Messinformation nicht zuverlässig zurückholen.

Die praktische Entscheidung lautet daher selten „analog oder digital“. Sie lautet: Welche Information soll erhalten bleiben, welche Fehler sind akzeptabel, welche Umgebung stört das Signal, und welche Verarbeitung braucht das System danach? Wer diese Fragen zuerst beantwortet, vermeidet typische Fehlentscheidungen wie überdimensionierte Wandler, schlechte Filter, unnötige Datenmengen oder analoge Leitungswege, die in rauer Umgebung nicht stabil arbeiten.
